對比小結
有源電力濾波器開啟后，電壓和電流波形的畸變明顯減少，接近標準正弦波。

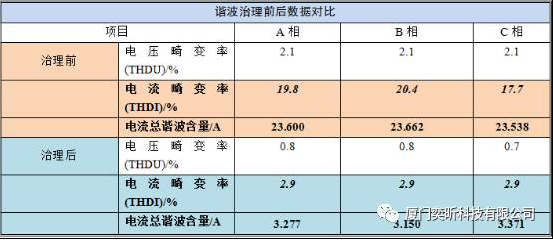

諧波治理前后數據對比
治理效果總結
由數據可見，電壓畸變不明顯，而電流諧波畸變率最高為20.4%，諧波電流含量THDi遠遠超過5%的國家標準。且系統諧波電流畸變率隨設備的運行在17.7%-20.4%內波動。電流波形畸變非常嚴重。由頻譜圖可知，在各次諧波中，第5、7、11、13次諧波成分占絕大部分，特別是第5、7次諧波比較嚴重。在安裝ESAPF-35 380/3L有源濾波器后，電流的總諧波畸變率降至2.9%，達到國家標準的5%以內。而且不管系統諧波含量如何波動，經過治理后的諧波畸變率始終控制在2.9%以內，經過治理，電流波形畸變正常，第5、7、11、13次諧波成分被治理，特別是第5、7次諧波基本徹底治理，由電流波形圖也可看出，經過治理后電流的波形接近正弦波，達到治理效果。
開啟有源電力濾波器后，電壓畸變率（THDU）由2.1%下降到0.8%，電流畸變率（THDI）由20.4%下降到2.9%，總諧波電流由23.662A下降到3.150A，符合國家標準。
